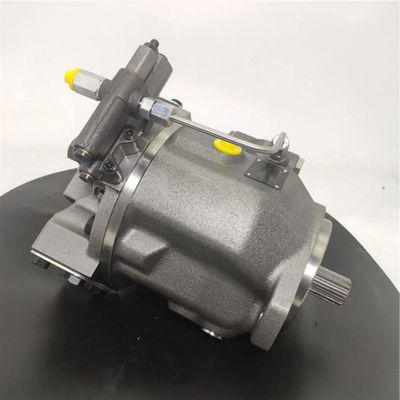

200Nm Torque Rexroth Piston Pump 45cc Corpo in ghisa per macchine minerarie

200Nm Torque Rexroth Piston Pump 45cc Corpo in ghisa per macchine minerarie

Caratteristiche:

1Struttura a trazione per sistemi combinati a più pompe.
2Pressione di funzionamento continua fino a 280 bar, pressione massima 350 bar.
3. Alta efficienza volumetrica (>95%) riducendo al minimo le perdite di energia.
4Interfacce di flange standard ISO/SAE per una maggiore flessibilità di installazione.
5L'albero motore resiste a carichi assiali e radiali combinati.
6Valvola di arresto della pressione per la protezione dal sovraccarico.
7. pompa ausiliaria integrata per il rifornimento e il controllo.
8. Adatto per applicazioni mobili e industriali.
9Progettazione ottimizzata della linea di aspirazione per ridurre il rischio di cavitazione.
10- Struttura a piattaforma di alta rigidità per un controllo preciso.

Dati tecnici:

Specificità:

Applicazioni:

1I sistemi di ventola marina utilizzano il meccanismo di feedback meccanico di questa pompa idraulica per il controllo lineare della velocità da 0 a 20 m/min.la sua valvola di scarico integrata mantiene una pressione di cassa di 2-3 bar per prevenire il danno causato dall'ingresso dell'acqua di mare ai componenti della pompa a pistoni in operazioni marittime difficili.



2Per la ridondanza dello sterzo della nave, le pompe a pistoni a doppio asse raggiungono un failover di < 50 ms tramite le valvole della cartuccia logica.soddisfacendo le norme di affidabilità delle pompe idrauliche per le navi di navigazione polare che richiedono capacità di funzionamento a freddo estremo.



3- nei motori di movimento degli escavatori, i sistemi di pompe a pistoni a circuito chiuso mantengono la differenza di velocità < 3% durante le operazioni di pendenza tramite compensatori di pressione.Avviso di sovraccarico attiva la riduzione automatica della potenza a pressioni di urto di 35 MPa, prolungando la durata del motore finale del 30% nei cicli di scavo pesanti.



4Nei sistemi di braccio in calcestruzzo, la pompa a pistoni assiale regola la distribuzione del flusso con una precisione di ±1,5% utilizzando i dati di angolo basati su CANopen provenienti da 9 sezioni di braccio.Con segnalazioni di pressione differenziale per la sostituzione del filtro a livello di contaminazione NAS 10, questa pompa idraulica impedisce il decadimento del flusso a causa dell'usura del pistone in ambienti di polvere del cantiere.





Vantaggio competitivo:

1. La configurazione di azionamento in tandem consente 4 connessioni di pompa ausiliaria con coppia di 320Nm attraverso l'albero. Questa pompa a pistoni crea sistemi di macchinari di ponte marittimi più compatti del 40%, risparmiando 2.Spazio di installazione di 3 m3.

2Il rivestimento in lega di rame e alluminio con canali di flusso ottimizzati mantiene un gradiente termico di 15°C/m sotto 8 kW/m2 di calore radiante.Questa pompa idraulica garantisce un funzionamento continuo della fusione di 12 ore con una temperatura di superficie stabile di 65±3°C.

3. Il monitoraggio intelligente dell'usura analizza le particelle di olio e le forme d'onda di pressione, fornendo 600 ore di avviso di guasto.riduzione dell'85% dei tempi di inattività non pianificati.

4. L'ottimizzazione del decollo a freddo consente di raggiungere un flusso nominale a -25°C senza riscaldamento, mantenendo il vuoto di aspirazione al di sotto di 0,15 bar.7% di successo nell'avvio delle operazioni invernali di macchinari da costruzione nell'Artico.

L'analisi per la pompa a pistoni assiale Rexroth A10V(S) O Comune ripartizione:

1. il vuoto di aspirazione superiore a -0,3 bar all'avvio richiede la riparazione del sistema di pressurizzazione del serbatoio. mantenere la pressione dell'accumulatore di azoto da 0,8-1,2 bar e garantire il diametro della linea di aspirazione ≥ 1.5x ingresso della pompa per prevenire la cavitazione nelle pompe a pistoni.

2. 8Hz oscillazione di swashplate deriva da PID-carico inadeguatezza inerzia effettuare ± 2% identificazione inerzia, regolare il guadagno derivato a 0,05-0,12s,e abilitare il filtraggio adattivo della pompa a pistoni assiale per smorzare la risonanza.

3. Frequente attivazione della valvola di sollievo con aumento dell'olio di 4°C/h indica picchi di pressione di 350 bar. Calibrare i sensori (± 0,5%FS) e controllare i cuscini dell'attuatore per ripristinare l'impostazione di sollievo della pompa del pistone a 320 bar.

4. 1.2 mm di deviazione del servocilindro correla con una zona morta dell'8% della valvola.
